Pesumasin – kuidas vahetada ukse lukku ja juhtmeköidist

Lahendus

Enne mis tahes remondi- või hooldustööde tegemist tutvu alati oma toote kasutusjuhendi ohutusjuhistega.https://www.electrolux.com/support/user-manuals/

HOIATUS!ELEKTRILÖÖGI OHT

Enne mis tahes remondi- või hooldustöid lülitage seade välja ja eemaldage toitepistik pistikupesast.

HOIATUS!VIGASTUSOHT

Olge seadmeid liigutades alati ettevaatlik. Raskeid seadmeid on kõige ohutum tõsta ja liigutada kahekesi. Kasutage alati kaitsekindaid ja turvajalatseid. Kandke kogu aeg kaitsekindaid, et kaitsta end teravate servade põhjustatud lõigete eest.

HOIATUS!SILMAVIGASTUSE OHT

Kanna kaitseprille, kui teed hooldus- või remonditöid, mis hõlmavad vedrusid.

HOIATUS! NÄPITSUSOHT

Kanna turvakindaid, kui teed hooldus- või remonditöid, mis hõlmavad rihmasid.

HOIATUS!LÄMBUMISOHT

Väikesed osad, ei sobi alla 3-aastastele lastele. Hoidke kõik väikesed osad ja pakend lastele kättesaamatus kohas.

Ainult täiskasvanud tohivad toodet kasutada või paigaldada.

Enne mis tahes hooldustöid lülitage seadme veesüsteem välja. Tühjendage seade alati kogu veest. Kõik hooldustööd tuleb teha seadme püstises asendis. Kui seade asetatakse külili, võib sinna jäänud vesi elektroonikat kahjustada.

Veendu, et kasutad toodet ainult selleks ettenähtud otstarbel ja kontrolli, et see oleks mõeldud toote jaoks sobiv ning ühilduv osa.

Ära kasuta ega paigalda toodet, kui see on kahjustatud.

Pange tähele, et iseseisev või ebaprofessionaalne remont võib valesti teostamise korral olla ohtlik ning võib tühistada garantii.

Vajalike oskuste ja teadmiste omamine on hädavajalik.

Kuidas vahetada ukse lukku ja juhtmestikku

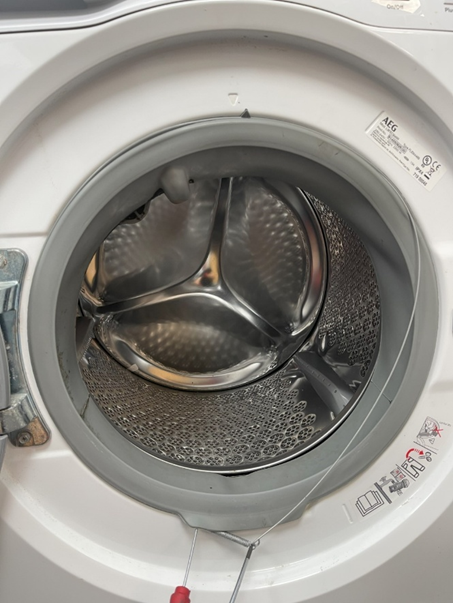

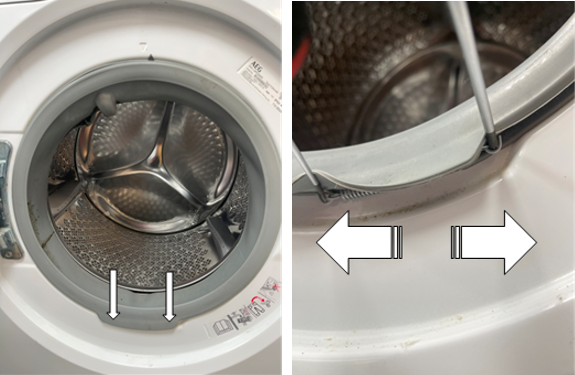

1. Kasuta kahte väikest kruvikeerajat, et vedru pingule tõmmata ja eemaldada pinge ühendusrõngalt.

2. Hoides ühendusrõngast pingevabalt, tõmmake see ettepoole ja eemaldage uksetihendilt.

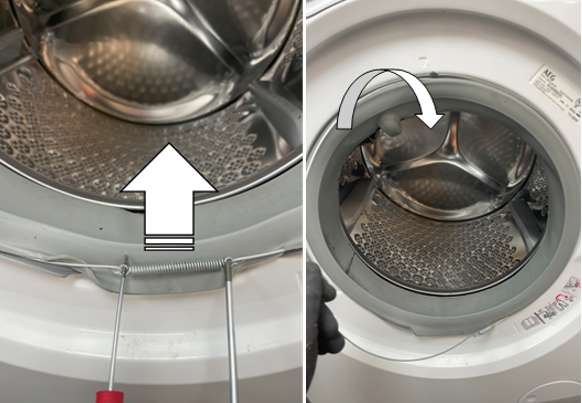

3. MÄRKUS. Kokkupanekuks tehke samme vastupidises järjekorras: kasutage kruvikeerajaid, et eemaldada vedrult pingutus, ja paigaldage see uuesti uksetihendi soone ümber.

4. Tõmmake uksetihend seadme ümbrise küljest eemale.

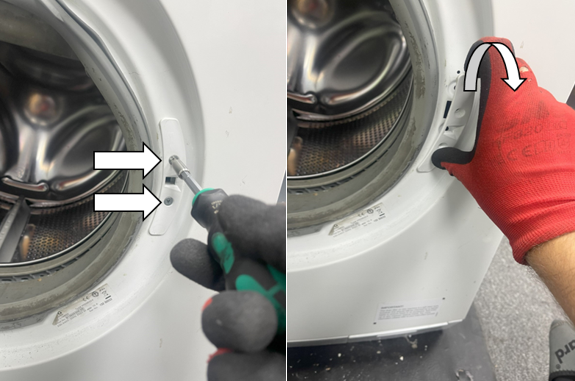

5. Keerake ukse lukust lahti kaks PH2 kruvi ja eemaldage katteplaat.

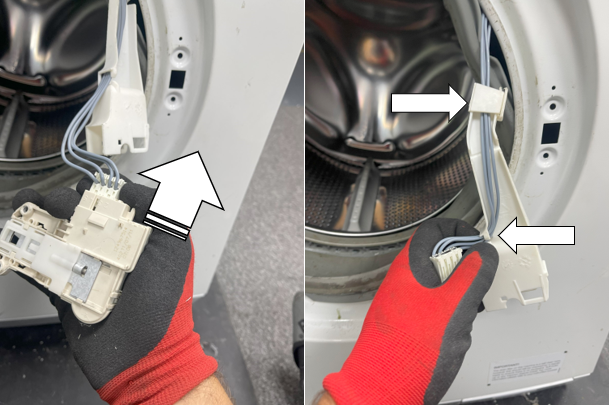

6. Eemaldage ukse lukk ukse lukustuse juhtmete katte küljest.

7. Eemaldage juhtmekonnektor ukse lukult. Olge ettevaatlik, et konnektorit mitte kahjustada. Eemaldage ukse luku juhtmekimp juhtmekatte seest.

8. Avage pesuvahendisahtel ja vajutage sahtli tagaosas olevat kinnitusklappi, et pesuvahendisahtel vabastada.

9. Keera pesumasina kaane tagaküljel lahti kaks 8 mm kruvi ja libista kaas tahapoole, et see eemaldada.

10. Keera lahti viis PH2-kruvi juhtpaneeli risttalal ja kaks 7 mm kruvi juhtpaneeli ülaosas.

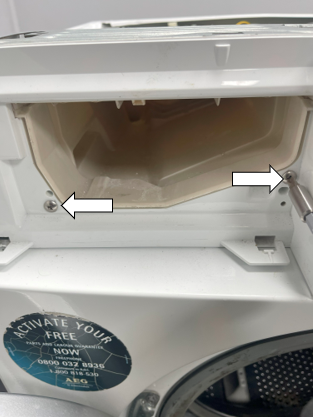

11. Keerake pesuvahendisahtli korpuses lahti kaks PH2 kruvi.

12. Vabastage kaabliklamber ettevaatlikult. Tõmmake juhtpaneel enda poole, et see lahti saada.

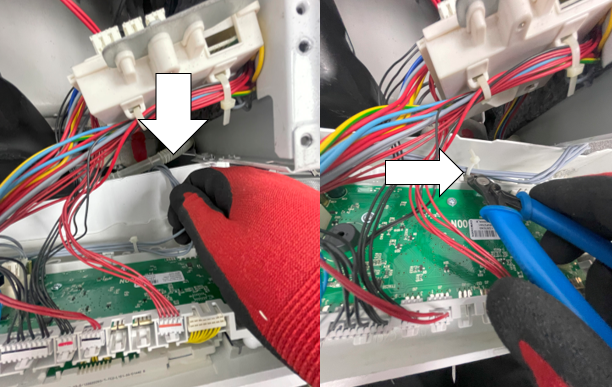

13. Tõmmake juhtmed ettevaatlikult ukse lukupiirkonnast üles ja lõigake läbi kaablikinnitus, mis hoiab juhtmekimpu juhtpaneeli küljes. MÄRKUS: Veenduge, et paigaldamisel asendatakse kaablikinnitus uuega.

14. Ühendage juhtmepistikud ettevaatlikult lahti ukse lukupositsiooni juurest trükkplaadil. (Märkus: tehke enne lahtiühendamist juhtmete asendist/asukohast foto.) Olge ettevaatlik, et mitte pistikuid kahjustada.

15. Kokkupanemisel tehke samme vastupidises järjekorras.
