Pesumasin - Kuidas vahetada ukse lukustuskaablit
Kehtib
- Pesumasin
Lahendus
Enne igasugust remonti või hooldustoimingut tutvuge alati oma toote kasutusjuhendi ohutusteabega. https://www.electrolux.com/support/user-manuals/
HOIATUS! ELEKTRILÖÖGI OHT
Enne igasugust remonti või hooldustööd lülitage seade välja ja ühendage voolujuhe pistikupesast lahti.
HOIATUS! VIGASTUSE OHT
Olge alati seadmete liigutamisel ettevaatlik. Raskete seadmete puhul on kõige turvalisem, kui neid liigutavad kaks inimest. Kasutage alati kaitsekindaid ja turvajalatseid. Kandke kaitsekindaid pidevalt, et kaitsta end teravate servade eest tekkivate lõigete eest.
HOIATUS! SILMAVIGASTUSE OHT
Kandke kaitseprille, kui teete hooldus- või remonditöid, mis hõlmavad vedrusid.
HOIATUS! PIGISTAMISOHT
Kandke turvakindaid, kui teete hooldus- või remonditöid, mis hõlmavad rihmasid.
HOIATUS! LÄMBUMISOHT
Väikesed osad ei sobi alla 3-aastastele lastele. Hoidke kõik väikesed osad ja pakendid lastele kättesaamatus kohas.
Toodet peaksid kasutama või paigaldama ainult täiskasvanud.
Enne igasugust hooldustoimingut lülitage seadme veetarnimine välja. Tühjendage seade alati kogu veest. Kõik hooldustööd tuleks teostada seadmega püstises asendis. Järelejäänud vesi võib kahjustada elektroonikat, kui seade asetatakse mõnele küljele.
Veenduge, et kasutate toodet ainult selle ettenähtud otstarbel ja kontrollige, et see on ühilduv osa ettenähtud toote jaoks.
Ärge kasutage ega paigaldage toodet, kui see on kahjustatud.
Palun pange tähele, et iseparandamine või mitteprofessionaalne parandamine võib ohutusele kaasa tuua tagajärgi, kui seda ei tehta korrektselt ning võib tühistada garantii. Vajalike teadmiste omamine on hädavajalik.
UKSELUKI JA JUHTMEKIMBU VAHETAMINE

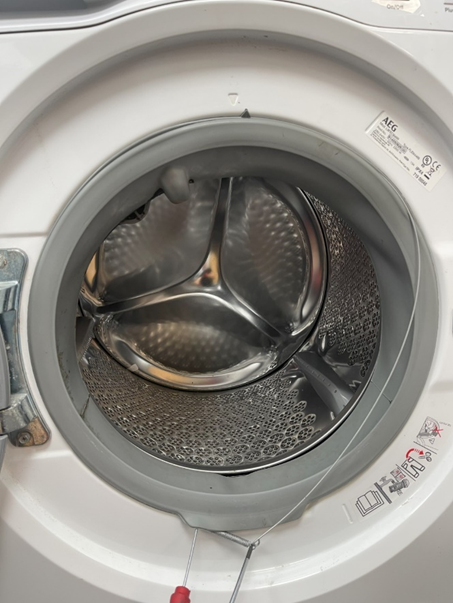

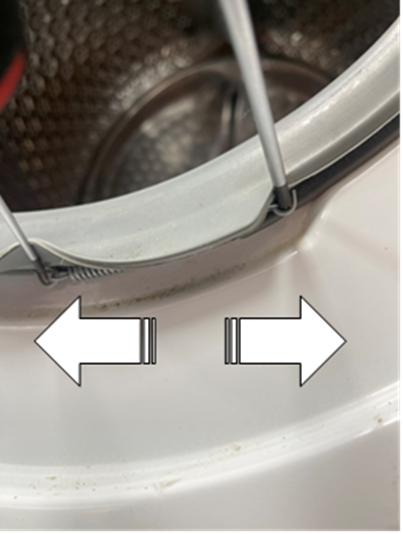

1. Kasutage kahte väikest kruvikeerajat, et vedru venitada ja ühendusrõnga pinget leevendada.

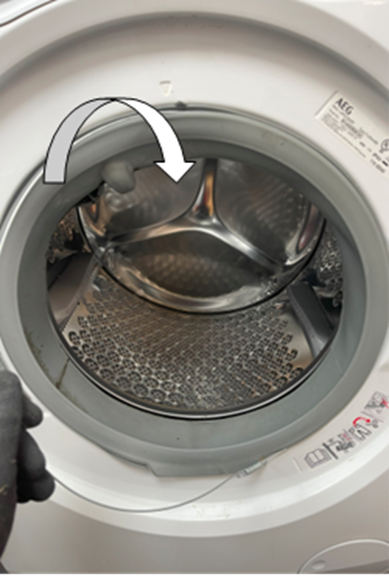

2. Pingutust leevendades tõmmake ühendusrõngast ettepoole ja eemaldage see uksetihendist.
3. MÄRKUS: Kokkupanekuks korrake samme vastupidises järjekorras, kasutades kruvikeerajaid vedru pingest vabastamiseks ja paigaldage see uuesti uksetihendi soonde.

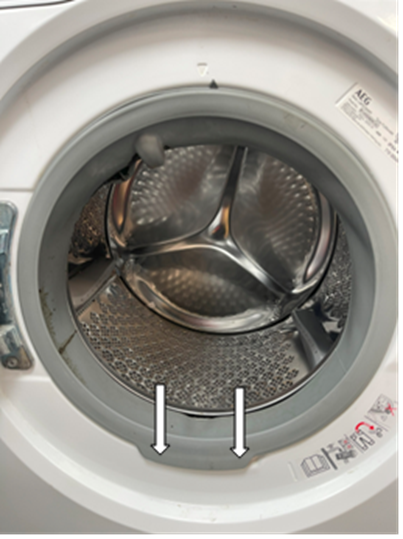

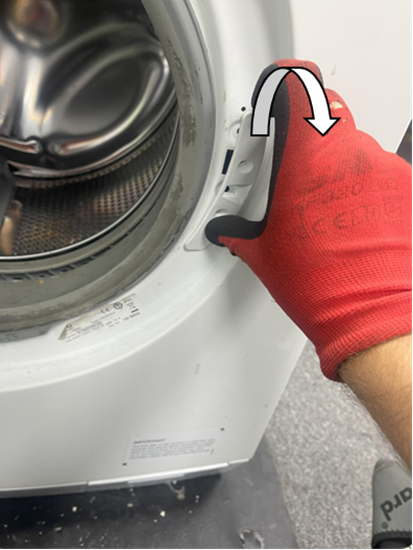

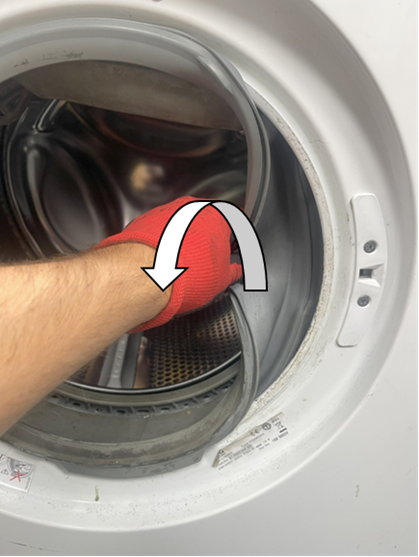

4. Tõmmake uksetihend seadme ümbrisest eemale.

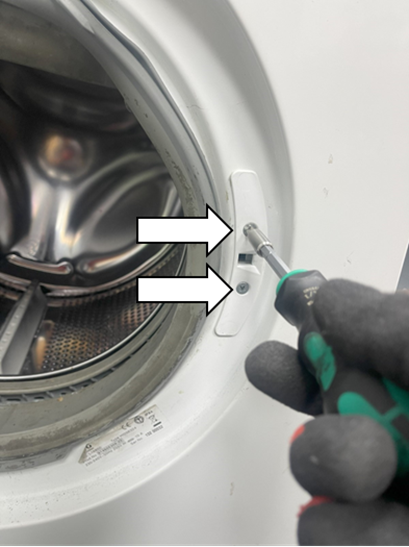

5. Keera lahti kaks PH2 kruvi ukse lukust ja eemalda kateplaat.

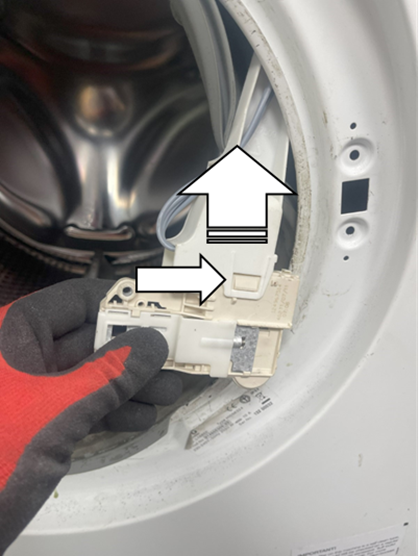

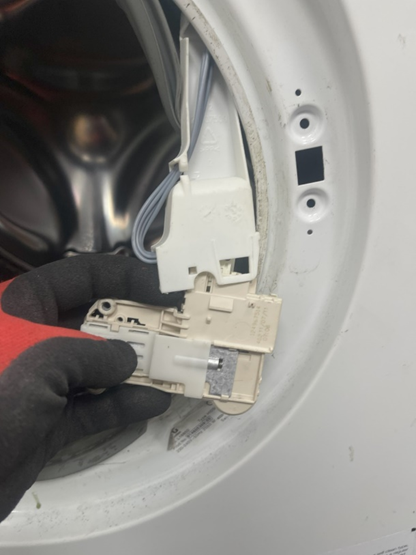

6. Eemalda ukse lukk ukse lukustusjuhtme katte küljest.

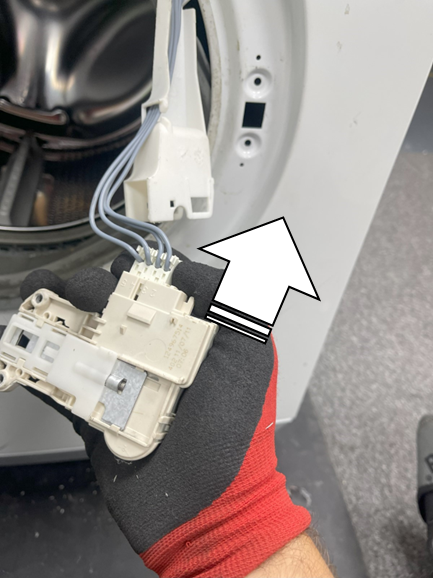

7. Eemalda juhtmepistik ukse lukust. Olge ettevaatlik, et pistikut ei kahjustaks. Eemalda ukse luku juhtmestik kaitsekattest.

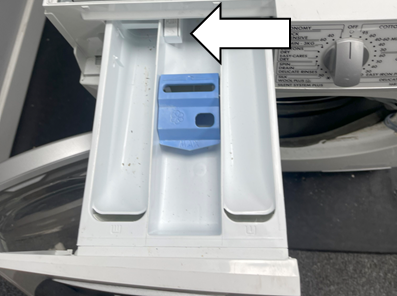

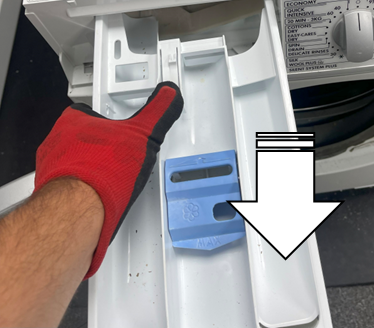

8. Ava pesuvahendi sahtel ja vajuta sahtli tagaosas olevat nuppu, et pesuvahendi sahtel vabastada.
9. Keera lahti kaks 8mm kruvi pesumasina kaane tagaküljel ja libista tagasi, et see vabastada.

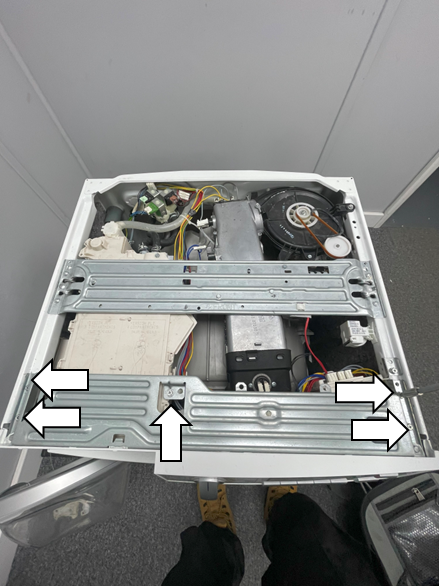

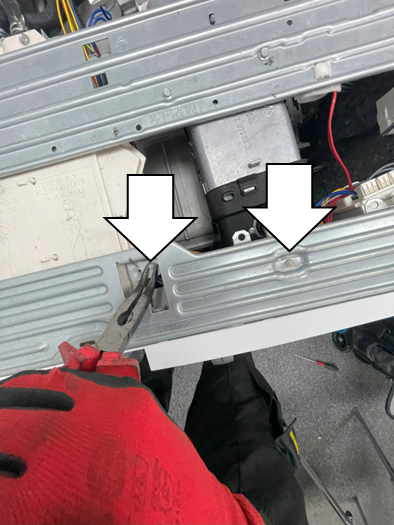

10. Keera lahti viis PH2 kruvi juhtpaneeli risttalal ja kaks 7mm kruvi juhtpaneeli ülaosas.

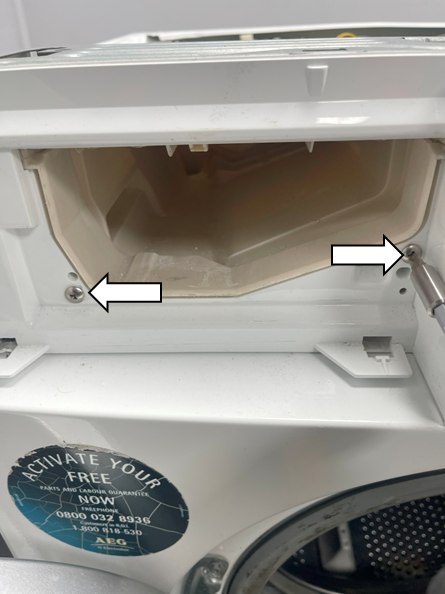

11. Keera lahti kaks PH2 kruvi pesuvahendi sahtli korpuses.

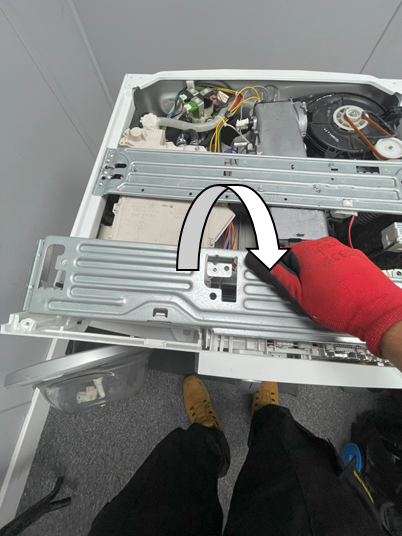

12. Vabastage ettevaatlikult kaablihoidja. Tõmmake juhtpaneeli enda poole, et juhtpaneel lahti ühendada.

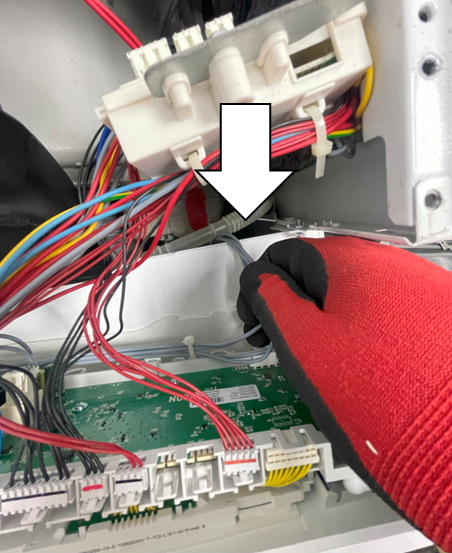

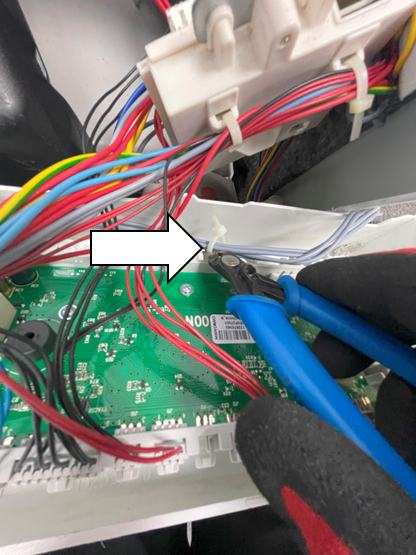

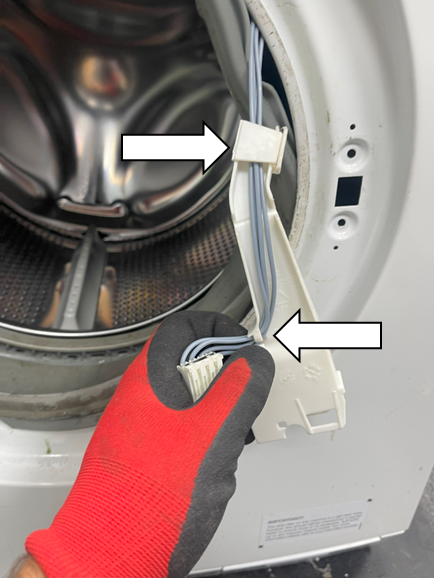

13. Tõmmake ettevaatlikult juhtmestik ukse luku piirkonnast üles ja lõigake kinni siduv zip-pael, mis hoiab rakist juhtpaneeli küljes. MÄRKUS: Veenduge, et zip-pael asendatakse taaspaigaldamise ajal.

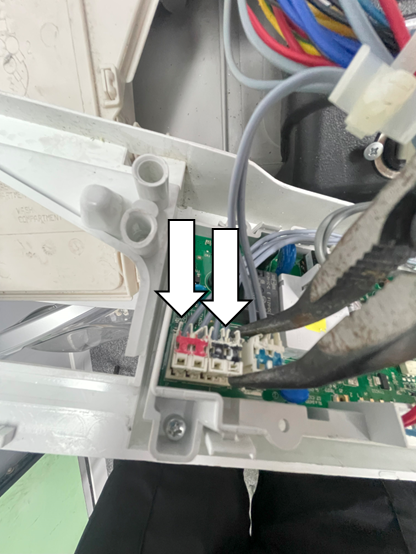

14. Eraldage ettevaatlikult juhtmepistikud ukse lukustusasendist trükkplaadil. (Märkus: Enne lahtiühendamist tehke juhtmestiku asukohast foto) Olge pistikute kahjustamisega ettevaatlik.
15. Kokkupanekul järgige samme vastupidises järjekorras.
